Bước 1: Xác định áp lực thiết kế hệ thống của bạn
Nền tảng sự lựa chọn của bạn làÁp suất vận hành tối đa (MOP)hệ thống của bạn yêu cầu. Đây không chỉ là áp suất đầu ra của máy bơm; đó là áp suất bên trong liên tục mà đường ống phải chịu được, thường bao gồm cả mức cho phép khi tăng đột biến (áp suất tăng vọt) và giới hạn an toàn.
Câu hỏi chính:Áp suất bên trong tối đa, tính bằng bar hoặc psi, mà đường ống sẽ phải đối mặt trong quá trình hoạt động bình thường là bao nhiêu?
Bước 2: Biết loại vật liệu HDPE (loại PE) của bạn
Ống HDPE được làm từ nhiều loại vật liệu khác nhau, vớiPE100là tiêu chuẩn cho hệ thống cấp nước hiện đại. Loại vật liệu xác định độ bền-lâu dài của ống, được gọi làSức mạnh yêu cầu tối thiểu (MRS) .
PE100:MRS=10 MPa (Megapascal). Đây là loại phổ biến nhất và được khuyên dùng cho nước uống do độ bền cao và tính kinh tế.
PE80:MRS=8 MPa. Cấp độ bền- cũ hơn, yêu cầu thành dày hơn (SDR thấp hơn) cho cùng một áp suất .
PE4710:Tương đương với PE100 ở Bắc Mỹ, thường có xếp hạng ứng suất thiết kế cao hơn một chút.
Đối với một dự án mới,chọn PE100 là thông lệ tiêu chuẩn.
Bước 3: Áp dụng công thức hoặc sử dụng bảng tham chiếu
Mối quan hệ giữa SDR, cấp vật liệu và định mức áp suất được xác định bằng công thức kỹ thuật tiêu chuẩn bắt nguồn từ ứng suất vòng trong thành ống.
Ở đâu:
cây lau nhà= Áp suất vận hành tối đa (tính bằng thanh)
MRS= Cường độ yêu cầu tối thiểu (10 MPa đối với PE100)
C= Hệ số dịch vụ (thiết kế) tổng thể (hệ số an toàn, thường1.25đối với nước)
SDR= Tỷ lệ kích thước chuẩn

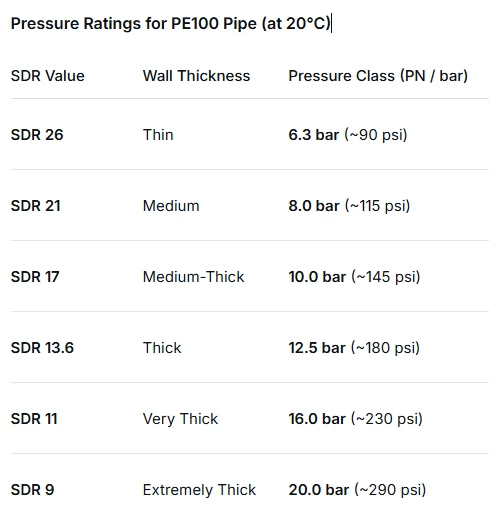

Công thức này đã được sử dụng để tạo các bảng tiêu chuẩn hiển thị trực tiếp mức áp suất cho các giá trị SDR thông thường. Đây là công cụ thiết thực nhất để lựa chọn.
Cách sử dụng bảng:
Tính toán mức áp suất yêu cầu của bạn (ví dụ: 10 bar).
Tìm giá trị SDR đáp ứng hoặc vượt quá áp suất này. Đối với 10 bar, bạn sẽ chọnSDR 17(đánh giá ở mức 10 bar).
Cách tốt nhất là chọn SDR có xếp hạng cao hơn một chút để cung cấp vùng đệm an toàn cho các đợt tăng áp suất.
Bước 4: Xem xét các yếu tố cụ thể của dự án-
Mặc dù xếp hạng áp suất là động lực chính nhưng các yếu tố khác có thể ảnh hưởng đến lựa chọn SDR cuối cùng của bạn.
Phương pháp cài đặt:Đối với các phương pháp không đào rãnh như khoan định hướng ngang (HDD), ống có thành dày hơn (SDR thấp hơn, ví dụ: SDR 11 hoặc 17) thường được ưu tiên để chịu được ứng suất lắp đặt.
Tải bên ngoài:Đối với việc chôn sâu hoặc lắp đặt dưới đường, SDR (tường dày hơn) thấp hơn mang lại độ cứng vòng lớn hơn để chống lại tải trọng đất và xe cộ bên ngoài mà không bị sập.
Nhiệt độ:Xếp hạng áp suất trong bảng có giá trị đối với nước ở20 độ. Đối với nhiệt độ cao hơn (tối đa là 40-45 độ), công suất áp suất sẽ giảm (giảm) và bạn có thể cần SDR thấp hơn để bù lại.
Tương lai{0}}Kiểm chứng:Một số kỹ sư có thể chọn vách dày hơn (ví dụ: SDR 11 thay vì SDR 17) để cho phép nâng cấp hệ thống trong tương lai hoặc để tăng thêm mức độ an toàn ở những khu vực quan trọng
