giới thiệu

Nước mỏ có áp suất cao{0}}không chỉ đơn giản là việc chọn đường ống có mức áp suất cao hơn.

Trong các hệ thống khai thác mỏ-dưới lòng đất và lộ thiên, đường ống có thể gặp áp suất bên trong liên tục, dao động áp suất từ máy bơm, thay đổi độ cao, vận chuyển đường dài- và các điều kiện lắp đặt khó khăn. Khi đường ống được chôn, tải trọng bên ngoài của đất và chuyển động của mặt đất trở thành các yếu tố bổ sung.

Đây là nơi mộtỐng thép gia cố lưới thép PEcó thể được xem xét.

Ống kết hợp polyetylen với lớp gia cố bằng lưới thép có độ bền cao. Thay vì dựa hoàn toàn vào thành PE để chịu áp lực bên trong, kết cấu composite sử dụng dây thép gia cố để cải thiện khả năng chịu áp-của ống trong khi vẫn giữ được khả năng chống ăn mòn và bề mặt bên trong tương đối nhẵn của PE.

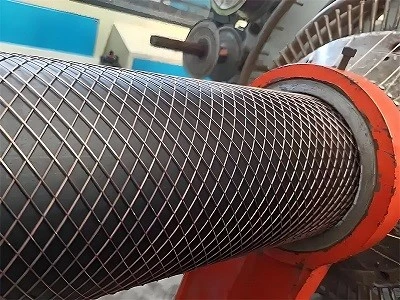

Ống PE gia cố bằng lưới thép là gì?

info-400-300

图 1

Ống PE gia cố bằng lưới thép là một ống áp lực tổng hợp bao gồm các lớp PE và cấu trúc gia cố bằng lưới thép.

Các lớp PE cung cấp bề mặt tiếp xúc cho môi trường vận chuyển và bảo vệ cốt thép khỏi tiếp xúc trực tiếp với nước và các môi trường tương thích khác. Lưới thép được nhúng giữa các lớp PE và cung cấp khả năng gia cố kết cấu.

Điều này khác với ống PE vách cứng thông thường.

Ống PE đặc phụ thuộc chủ yếu vào độ dày thành polyme và tính chất vật liệu để chịu được áp lực. Trong cấu trúc được gia cố bằng-dây{2}}bằng thép, lớp gia cố chịu một phần tải trọng cơ học.

Kết quả là một cấu trúc đường ống được thiết kế cho các ứng dụng chịu áp lực trong đó cả khả năng chống ăn mòn và gia cố đều quan trọng.

Tại sao nước mỏ gây áp lực lên đường ống?

Hệ thống nước mỏ có thể hoạt động trong những điều kiện rất khác so với hệ thống thoát nước áp suất thấp{0}}thông thường.

Một mỏ sâu có thể yêu cầu nước được vận chuyển qua các đoạn thẳng đứng hoặc nghiêng. Hệ thống bơm có thể tạo ra áp suất vận hành tương đối cao, trong khi bơm khởi động, dừng và thay đổi dòng chảy có thể tạo ra biến động áp suất.

Bố trí đường ống cũng có vấn đề.

Một đường ống dài có chênh lệch độ cao có thể gặp các điều kiện áp suất khác nhau dọc theo chiều dài của nó. Ngoài ra, các phần bị chôn lấp có thể phải chịu tải trọng của đất, tải trọng của phương tiện và chuyển động của mặt đất.

Vì lý do này, việc lựa chọn đường ống nước mỏ chỉ dựa trên đường kính danh nghĩa là không đủ.

Thông số kỹ thuật mua hàng thường cần xem xét DN, định mức áp suất, nhiệt độ làm việc, môi trường, phương pháp lắp đặt và tổng chiều dài đường ống.

info-400-300

图 2

Lưới thép mang tải như thế nào?

Lưới thép được đặt giữa các lớp PE để tạo thành cấu trúc composite gia cố.

Khi áp suất bên trong tác động lên đường ống, thành ống cố gắng giãn nở theo chu vi. Kết cấu gia cố giúp chống lại sự biến dạng này.

Đây là một trong những lý do chính khiếnỐng thép gia cố PEcó thể được sử dụng cho các ứng dụng khai thác theo định hướng áp suất.

Tuy nhiên, việc gia cố không có nghĩa là mọi thông số kỹ thuật đều có thể được sử dụng ở mọi áp suất.

Đánh giá áp suất thực tế phụ thuộc vào đường kính ống, cấu trúc, vật liệu và thông số kỹ thuật sản xuất. Ống DN100 và ống DN600 không thể được coi là có cùng khả năng áp suất.

Do đó, đối với các dự án khai thác mỏ, mức áp suất phải được xác nhận theo thông số kỹ thuật thực tế của sản phẩm thay vì chỉ chọn đường kính.

Tại sao nên sử dụng PE làm vật liệu bên ngoài và bên trong?

Nước mỏ có thể chứa các khoáng chất hòa tan, muối và các chất khác có thể tạo ra môi trường ăn mòn cho đường ống kim loại thông thường.

Các lớp PE cách ly môi trường vận chuyển khỏi cốt thép và cung cấp khả năng chống ăn mòn.

Bề mặt PE bên trong cũng tương đối nhẵn, có thể giúp giảm lực cản dòng chảy so với bề mặt bên trong cứng hơn.

Cấu trúc này đặc biệt hữu ích khi đường ống cần cả gia cố cơ học và khả năng chống chịu với môi trường khai thác xung quanh.

Điều quan trọng là phải phân biệt ứng dụng này với việc vận chuyển bùn có độ mài mòn cao.

Nước mỏ nói chung là vấn đề cần cân nhắc về áp suất và sự ăn mòn hơn là ứng dụng gây mài mòn quá mức. Trong trường hợp môi trường chứa nồng độ cao các hạt khoáng cứng, có thể cần phải đánh giá đường ống-chống mài mòn chuyên dụng như UHMWPE.

Ứng dụng khai thác điển hình

Ống PE gia cố bằng lưới thép có thể được xem xét để truyền nước mỏ, hệ thống nước áp lực ngầm, đường ống áp lực liên quan đến khử nước{0}} và các ứng dụng áp suất tương thích khác.

Đối với đường ống dẫn nước mỏ chôn dưới đất, kết cấu đường ống cũng rất quan trọng vì đường ống có thể phải chịu áp lực đất bên ngoài sau khi lắp đặt.

Sự kết hợp giữa PE và dây thép gia cố mang lại hiệu suất khác với ống PE thông thường.

Sự phù hợp thực tế vẫn phụ thuộc vào áp suất, nhiệt độ, môi trường và điều kiện lắp đặt.

Thông số sản phẩm điển hình

tham số	Đặc điểm kỹ thuật điển hình
Sản phẩm	Ống thép gia cố lưới thép PE
Kết cấu	PE + Lưới thép + PE
Đường kính danh nghĩa	DN50–DN600
Đánh giá áp suất	Lên đến PN2,5 MPa, tùy thuộc vào thông số kỹ thuật
Nhiệt độ làm việc	Theo vật liệu PE thực tế và đặc điểm kỹ thuật của sản phẩm
Trung bình	Nước mỏ, chất lỏng tương thích và bùn thích hợp
gia cố	Lưới thép cường độ cao-
Cài đặt	Trên mặt đất, rãnh hoặc chôn

Các giá trị trên là các tham số tham chiếu điển hình. Thông số kỹ thuật cuối cùng phải được xác nhận theo yêu cầu của DN, áp suất và điều kiện vận hành.

Người mua nên xác nhận điều gì trước khi đặt hàng?

Thông số đầu tiên là áp suất.

Không chỉ cung cấp áp suất bơm. Xem xét áp suất vận hành thực tế và các biến động áp suất có thể xảy ra trong đường ống.

Tham số thứ hai là đường kính.

DN được chọn phải phù hợp với công suất lưu lượng và thiết kế hệ thống được yêu cầu.

Thông số thứ ba là nhiệt độ làm việc.

Hiệu suất của PE phụ thuộc vào nhiệt độ-nên cần cung cấp nhiệt độ vận hành thực tế khi yêu cầu báo giá.

Tham số thứ tư là cài đặt.

Đường ống chôn dưới đất có các yêu cầu cơ học khác với đường ống-trên mặt đất. Cần xem xét điều kiện đất, độ sâu chôn lấp và khả năng dịch chuyển của mặt đất.

Tham số thứ năm là trung bình.

Thành phần nước mỏ có thể khác nhau đáng kể giữa các mỏ. Nếu nước chứa các hóa chất hoặc thuốc thử quy trình bất thường, khả năng tương thích phải được xác nhận trước khi sản xuất.

Câu hỏi thường gặp

Ống PE gia cố bằng lưới thép có phù hợp cho các mỏ dưới lòng đất không?

Nó có thể được xem xét cho các ứng dụng áp lực ngầm phù hợp. Việc lựa chọn thực tế phụ thuộc vào áp suất, đường kính, nhiệt độ, môi trường và điều kiện lắp đặt.

Nó có giống như ống PE thông thường không?

Không. Ống PE thông thường chủ yếu dựa vào tường PE, trong khi Ống PE cốt lưới thép có chứa một lớp gia cố dây thép nhúng.

Nó có thể vận chuyển bùn?

Nó có thể được sử dụng cho các ứng dụng bùn phù hợp, nhưng cần đánh giá nồng độ bùn, kích thước hạt, tốc độ dòng chảy và đặc tính mài mòn. Bùn có độ mài mòn cao có thể cần một ống-chống mài mòn chuyên dụng.

Yêu cầu mộtSRTPBáo giá ống

Bước chân	Quá trình	Chi tiết
1	Gửi yêu cầu	DN, áp suất, trung bình, nhiệt độ làm việc và ứng dụng
2	Xác nhận thông số kỹ thuật	Cấu trúc ống, định mức áp suất, thông số kỹ thuật và kết nối
3	Trích dẫn	Giá cả, thời gian giao hàng, điều kiện đóng gói và vận chuyển
4	Đặt hàng & sản xuất	Hợp đồng, thanh toán và sản xuất
5	Kiểm tra & Giao hàng	Kiểm tra chất lượng và vận chuyển
